Автоматика введення резерву (АВР) VINUR_3ф_32 / 40_IP31

Система автоматичного управління Microcraft може бути адаптована для підключення до будь-якого одно- або трифазного бензоелектричних (дизельному) генератору, що запускається електростартером забезпечуючи автоматичний і напівавтоматичний режими дистанційного керування генератором зі збереженням можливості ручного управління.

Система виключає внесення змін до функціональність агрегату, і у вимкненому стані ніяк не впливає на його роботу.

Система має в своєму складі зарядний пристрій для заряду акумуляторної батареї.

Основою системи АВР VINUR_3ф_32 / 40_IP31 є сучасний цифровий контролер, спроектований з урахуванням усіх сучасних вимог і технологій, поєднує в собі якості, які до цього не вдавалося зібрати разом:

• Інтелектуальне управління запуском агрегату в залежності від його температури і інших параметрів;
• Гнучке налаштування всіх основних параметрів;
• Продуманий інтерфейс російською мовою;
• Індикацію параметрів, режимів роботи і аварійних ситуацій з їх повної розшифровкою на РКІ;
• Високу точність вимірюваних параметрів; (Температура ± 1 ° С; Напруга акумулятора ± 0.1В; Напруга мережі ± 1В);
• Функції енергозбереження (0.3 Вт - в режимі простою);
• Контроль напрацювання агрегату;
• Можливість оновлення програмного забезпечення.

Доступні функції

Система забезпечує виконання наступних функцій:

• Запуск генератора в автоматичному режимі роботи при зниженні напруги нижче допустимого рівня Uc <175В (80%);
• Управління заслінкою під час запуску генератора при температурі двигуна нижче заданої (Tg);
• Прогрівання двигуна, якщо його температура нижче заданої (Tn);
• Автоматичний перехід харчування навантаження на мережу і останов генератора в автоматичному режимі роботи при відновленні напруги мережі;
• Охолодження двигуна на холостому ходу;
• Прийом навантаження в разі зникнення напруги мережі при охолодженні;
• Напівавтоматичний запуск генератора з відключенням мережі і включенням харчування навантаження від генератора;
• Напівавтоматичний останов генератора з відключенням живлення навантаження від генератора і включенням мережі;
• Захист лінії генератора від перевантаження і короткого замикання;
• Захист навантаження від високої напруги мережі Uc> 264В (120%);
• Екстрений останов генератора без охолодження кнопкою аварійної зупинки на передній панелі;
• Індикацію основних параметрів: заряду акумулятора, напруги мережі, температури і напрацювання агрегату;
• Видачу аварійних попереджень:
  • при відсутності запуску агрегату;
  • при розряді акумуляторної батареї;
  • при перевищенні допустимого напруги мережі;
  • при відсутності струму, що виробляється генератора (при його роботі);

Особливості

Система контролює такі параметри як температура і обертання ротора. Це дозволяє проводити коректне управління збагаченням суміші, а також вчасно вимикати стартер на заведеному двигуні.

Також контролює напрацювання і проведення ТО.

Контакторна група оснащена подвійним електричним і механічним блокуванням.

Автоматика успішно використовується з генераторами Honda, Kipor, Matari, Hyundai, K & S, Elemax, Europower, Yamaha, Wilson, Endress і іншими. Випробування автоматики також незалежно проводилися на лінійці генераторів Honda фахівцями СП «Дніпро-мотор».

Конструкція системи

Система змонтована в металевому боксі зі ступенем захисту IP31

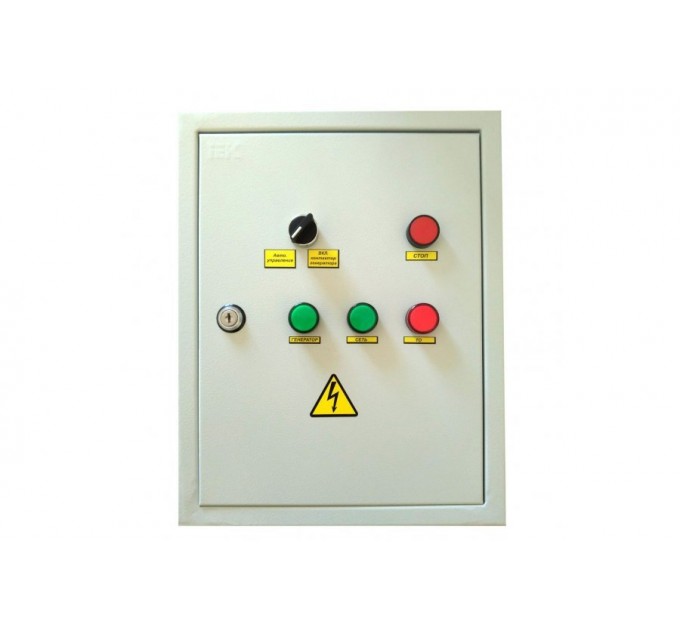

На лицьовій панелі боксу розташовані:

- тумблер перемикання режиму роботи пристрою (в автоматичному або ручному режіте АВР)

- кнопка аварійної зупинки, яка також використовується для включе-ня / виключення живлення автоматики (кнопка червоного кольору)

- лампочка «Мережа» (горить при наявності напруги мережі)

- лампочка «Генератор» (горить після перемикання навантаження на генератор)

- лампочка червоного кольору «ТО» (загоряється і блимає, при необхідності виконати технічне облуговування генератора, перший раз через 20 годин роботи генератора, далі через кожні 100 годин.)

Всередині боксу встановлений безпосередньо блок управління UTC-07, а також силова частина, що складається з двох контакторів (32А х 40А) з механічним блокуванням.

Блок UTC-07 для зручності експлуатації і додаткового захисту, виконаний в окремому корпусі з кріпленням на DIN рейку.

На передній панелі блоку UTC-07 знаходиться двухстрочний рідкокристалічний дисплей, на який виводиться вся інформація про роботу пристрою. Також на передній панелі UTC-07 розташовані кнопки управління блоком.

Також до складу пристрою входить релейний блок, виконаний в пластиковому корпусі, який встановлюється безпосередньо на генераторі. Релейний блок підключається до блоку АВР 8-жильним кабелем (5-жильним для дизелів).
