Преміум BMS плата на 200А для Lifepo4, Li-ion, LTO елементів для складання 12В і 24В акумуляторів з активним балансуванням на 1А від провідного виробника SMART BMS JK (JiKong).
Для літієвих акумуляторів використання BMS плат з балансиром обов'язкове. Без балансування комірки швидко вийдуть з ладу через перезаряд або недозаряд. У літієвих акумуляторних батареях необхідно балансувати кожну комірку.
BMS 200A 4S-8S JK (Jikong) B1A8S20P-H ідеально підійде підійде підійде для збірки 12В або 24В акумулятора на 210Ah з використання осередків LiFePO4 EVE LF105 Grade A 3.2В 105Ач, а також для збірки 12В або 24В акумулятора на 230 або 280Ah з використання осередків LiFePO4 осередки EVE LF280K Grade A 3.2В 280Ач.
Уся продукція компанії JiKong (BMS плати, LCD екрани, балансири) перевіряється і тестується на заводі виробника, тому Ви отримуєте гарантовано робочий пристрій.
Основний принцип роботи активного балансування SMART BMS 200A 4S-8S JK-B1A8S20P-H полягає в тому, щоб використовувати суперконденсатор як тимчасовий носій енергії, для передавання енергії від осередку з найвищою напругою в осередок із найнижчою напругою доти, доки напруга всіх осередків, які входять до збірного акумулятора, дорівнюватиме. Технологія активного балансування працює постійно, незалежно від режиму заряду або розряду акумулятора (BMS з пасивним балансиром працюють тільки на останньому етапі заряду).
Переваги SMART BMS 4S 8S 200A JK-B1A8S20P-H з активним балансуванням:
Використання активного балансира працює постійно і дає змогу економити енергію.
Можливість використання з різними типами акумуляторних комірок.
Можливість зібрати 12 - 24В акумулятор з різної кількості осередків.
Наявність iOS і Andriod додатка для управління платою і контролем стану акумулятора через Blutooth.
Опціонально деякі модифікації BMS плат JK (JiKong) мають роз'єм для під'єднання обігрівача акумулятора.
Опціонально деякі модифікації BMS плат JK (JiKong) мають роз'єм CAN шину.

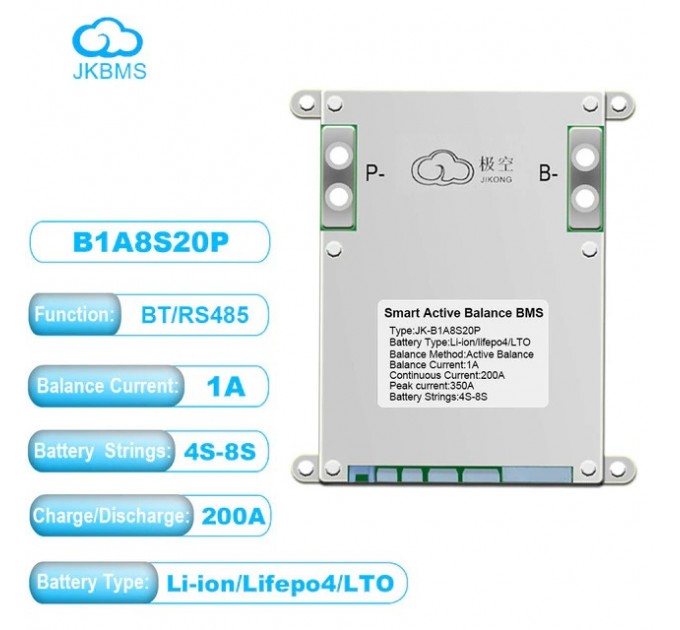

Основні характеристики плати BMS 200A 4S-8S (JK-B1A8S20P-H)
Модель: B1A8S20P-H
Кількість елементів для Li-ion: 3S~8S
Кількість елементів для Lifepo4: 4S-8S
Кількість елементів для LTO: 6S-8S
Тип балансира: Активний балансир
Струм балансування: 1A
Опір у головному ланцюзі MOSFET: 0.3mΩ
Номінальний струм заряду: 200A
Номінальний струм розряду: 200A
Піковий струм розряду: 350A
Захист від перевантаження за струмом: 10A-200A регульований
Підключення осередків: Загальний порт
Шкала напруги одного осередку: 1-5В
Точність напруги: ±3мВ
Напруга захисту від перезаряджання: 1,2В-4,35В регульована
Напруга скасування захисту від перезаряджання: 1,2В-4,55В регульована
Час спрацьовування захисту від перевантаження за струмом: 2сек-120сек регульоване
Напруга захисту від перерозряду: 1,2В-4,35В регульована
Напруга скасування захисту від перерозряду: 1,2В-4,35В регульована
Кількість датчиків температури: 2
Захист від короткого замикання: Так
Blutooth функція: Android і IOS додаток
Дистанційне керування RS485: Підтримує
Додаткові порти зв'язку: CAN (Опціонально)/кабель для підключення обігрівача акумулятора

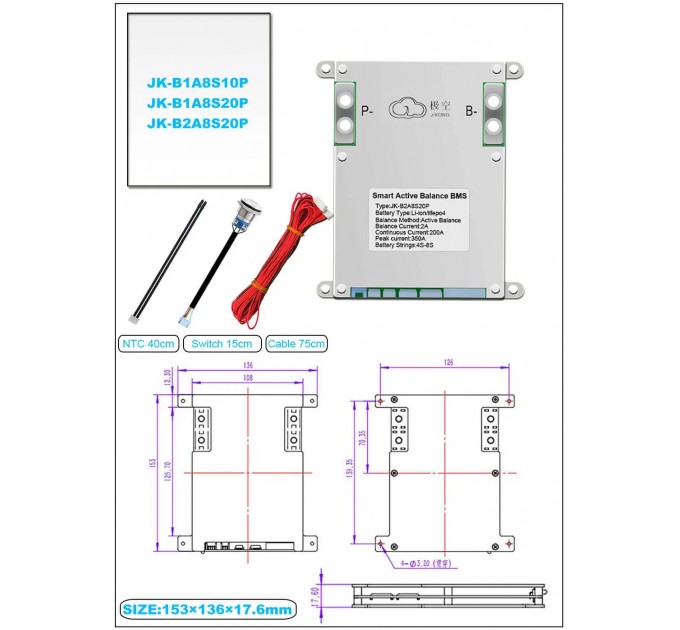

Розмір: 153*136*18mm
Діапазон робочих температур: -30°С ~ 70°С;
Специфікація: JK Smart BMS з активним балансуванням інструкція EN
Шість видів захисту акумулятора в BMS 200A 4S 8S JK B1A8S20P-H
Захист від короткого замикання
Захист від перезаряду (можливість налаштування граничної напруги)
Захист від перерозряду (можливість налаштування граничної напруги)
Захист за струмом (встановлення захисту від перевантаження великим струмом, параметр, що налаштовується)
Захист від перегріву, а також контроль за низькою температурою з можливістю керування нагрівальним елементом
Контроль підключення та обриву балансувального з'єднання
Комплектація плати BMS 200A 4S-8S (JK-B1A8S20P-H)
Smart BMS плата з вбудованим Bluetooth;
Оригінальна JK BMS Кнопка металева водонепроникна водонепроникна зі світлодіодною індикацією (JiKong);
Датчик температури (40 см);
Балансувальні дроти з роз'ємом (75 см);
Дріт для керування (увімкнення/вимкнення) BMS з роз'ємом (опція за запитом);

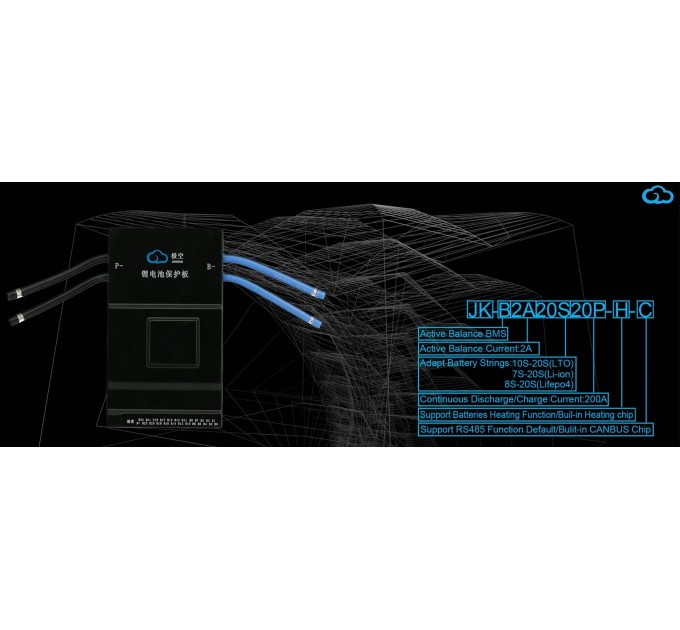

CAN - шлейф/кабель (тільки для BMS з підтримкою CAN інтерфейсу) (C в коді дивись на фото);
Нагрівальний шлейф/кабель (тільки для BMS з функцією обігріву) ( H в коді дивись на фото).
У базовий комплект поставки НЕ ВХОДИТЬ: кабельні наконечники, силові дроти (крім випадків, коли дріт впаяний із заводу), інструкція (інструкцію зі збирання та налаштування дивись нижче на цій сторінці).
