Преміум BMS плата на 150А для Lifepo4, Li-ion, LTO елементів для складання 24В, 36В, 48В, 60В, 72В акумуляторів з активним балансуванням 2А від провідного виробника SMART BMS JK (JiKong).
Для літієвих акумуляторів використання BMS плат з балансиром обов'язкове. Без балансування комірки швидко вийдуть з ладу через перезаряд або недозаряд. У літієвих акумуляторних батареях необхідно балансувати кожну комірку.
BMS 150A 8S-24S JK (Jikong) B2A24S15P ідеально підійде для складання 24В, 36В, 48В, 60В, 72В акумулятора на 210Ah з використання осередків LiFePO4 EVE LF105 Grade A 3.2В 105Ач, а також для складання 24В, 36В, 48В, 60В, 72В акумулятора на 230Ah або 280Ah з використання осередків LiFePO4 осередки EVE LF280K Grade A 3.2В 280Ач.
Уся продукція компанії JiKong (BMS плати, LCD екрани, балансири) перевіряється і тестується на заводі виробника, тому Ви отримуєте гарантовано робочий пристрій.
Суперконденсаторна технологія активного балансування SMART BMS 150A 8S-24S JK-B2A24S15P:
Основний принцип роботи активного балансування SMART BMS 150A 8S-24S JK-B2A24S15P полягає в тому, щоб використовувати суперконденсатор як тимчасовий носій енергії для передавання енергії від осередку з найвищою напругою в осередок із найнижчою напругою доти, доки напруга всіх осередків, які входять до збірного акумулятора, дорівнюватиме. Технологія активного балансування працює постійно, незалежно від режиму заряду або розряду акумулятора (BMS з пасивним балансиром працюють тільки на останньому етапі заряду).
Переваги SMART BMS 8S, 12S, 16S, 24S 150A JK-B2A24S15P з активним балансуванням 2А:
- Використання активного балансира працює постійно і дає змогу економити енергію.
- Можливість використання з різними типами акумуляторних комірок.
- Можливість зібрати 24В, 36В, 48В, 60В, 72В акумулятори з різної кількості осередків 8S, 12S, 16S, 20S, 24S.
- Наявність iOS і Andriod застосунку для керування платою і контролем стану акумулятора через Blutooth.
- Опціонально деякі модифікації BMS плат JK (JiKong) мають роз'єм для під'єднання обігрівача акумулятора.
- Опціонально деякі модифікації BMS плат JK (JiKong) мають роз'єм CAN шину.

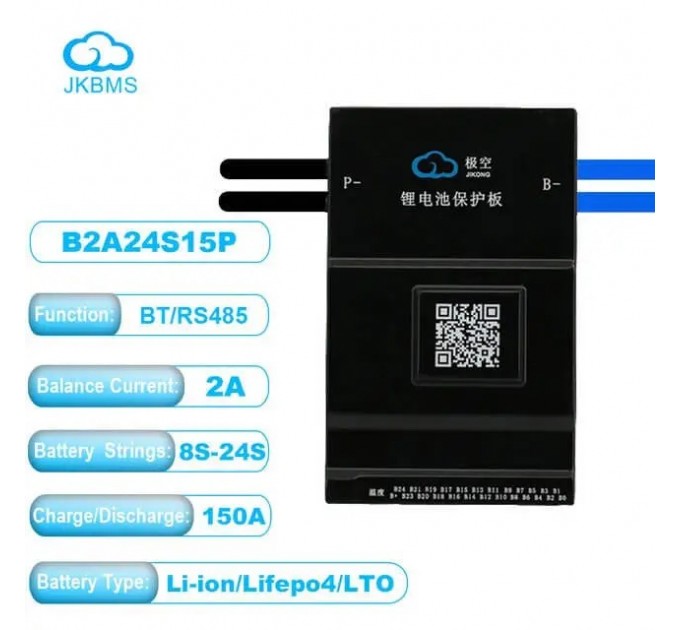

Основні характеристики плати BMS 150A 8S-24S (JK-B2A24S15P)
- Модель: B2A24S15P
- Кількість елементів для Li-ion: 7S~24S
- Кількість елементів для Lifepo4: 8S-24S (8S, 12S, 16S, 20S, 24S)
- Кількість елементів для LTO: 12S-24S
- Тип балансира: Активний балансир
- Струм балансування: 2A
- Опір у головному ланцюзі MOSFET: 0,47mΩ
- Номінальний струм заряду: 150А
- Номінальний струм розряду: 150А
- Піковий струм розряду: 300А
- Захист від перевантаження за струмом: 10A-150А регульований
- Підключення осередків: Загальний порт
- Шкала напруги одного осередку: 1-5В
- Точність напруги: ±3мВ
- Напруга захисту від перезаряджання: 1,2В-4,35В регульована
- Напруга скасування захисту від перезаряджання: 1,2В-4,55В регульована
- Час спрацьовування захисту від перевантаження за струмом: 2сек-120сек регульоване
- Напруга захисту від перерозряду: 1,2В-4,35В регульована
- Напруга скасування захисту від перерозряду: 1,2В-4,35В регульована
- Кількість датчиків температури: 2
- Захист від короткого замикання: Так
- Blutooth функція: Android і IOS додаток
- Дистанційне керування RS485: Підтримує
- Додаткові порти зв'язку: CAN (Опціонально)

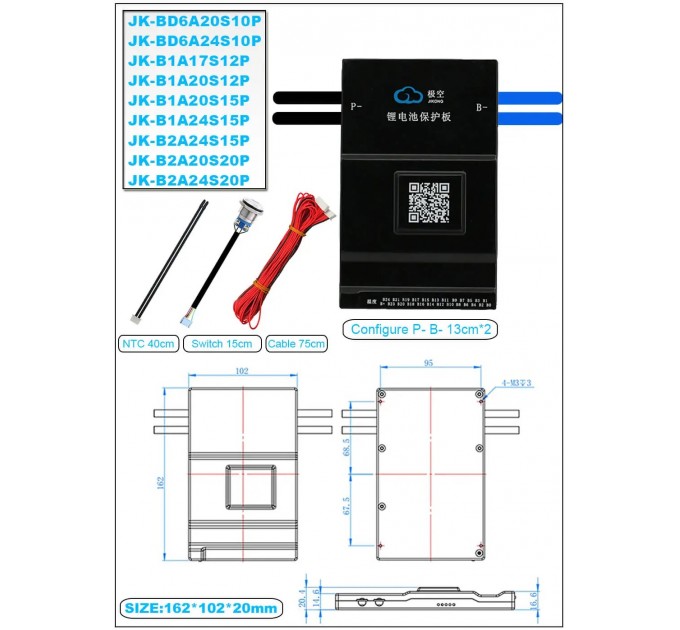

- Розмір: 162мм*102мм*20мм
- Діапазон робочих температур: -30°С ~ 70°С;
- Специфікація: JK Smart BMS з активним балансиром інструкція EN
Шість видів захисту акумулятора в BMS 150A 8S, 12S, 16S, 20S, 24S JK B2A24S15P з активним балансуванням 2А
- Захист від короткого замикання
- Захист від перезаряду (можливість налаштування граничної напруги)
- Захист від перерозряду (можливість налаштування граничної напруги)
- Захист за струмом (встановлення захисту від перевантаження великим струмом, параметр, що налаштовується)
- Захист від перегріву, а також контроль за низькою температурою з можливістю керування нагрівальним елементом
- Контроль підключення та обриву балансувального з'єднання
Комплектація плати BMS 150A 8S-24S (JK-B2A24S15P)
- Smart BMS плата з вбудованим Bluetooth;
- Оригінальна JK BMS Кнопка металева водонепроникна водонепроникна зі світлодіодною індикацією (JiKong);
- Датчик температури (40 см);
- Балансувальні дроти з роз'ємом (75 см);
- Дріт для керування (увімкнення/вимкнення) BMS з роз'ємом (опція за запитом);

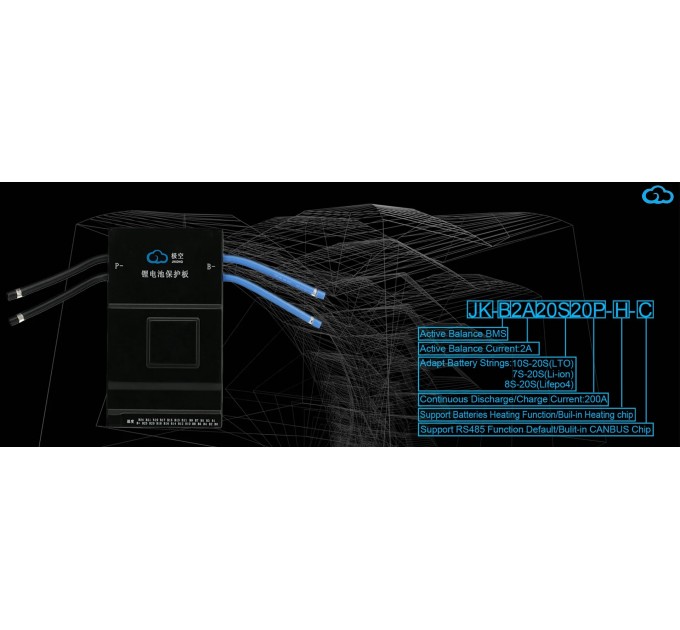

- CAN - шлейф/кабель (тільки для BMS з підтримкою CAN інтерфейсу) (C в коді дивись на фото);
- Нагрівальний шлейф/кабель (тільки для BMS з функцією обігріву) ( H в коді дивись на фото).
У базовий комплект поставки НЕ ВХОДИТЬ: кабельні наконечники, силові дроти (крім випадків, коли дріт впаяний із заводу), інструкція (інструкцію зі збирання та налаштування дивись нижче на цій сторінці).
