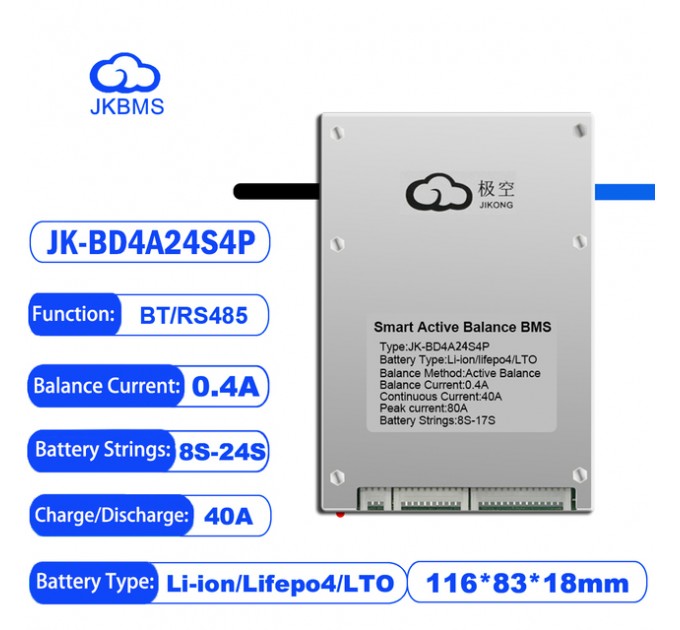

BMS 40A 8S-24S Lifepo4/Li-ion/LTO з активним балансуванням 0.4A (JK-BD4A24S4P) з кнопкою JiKong

Преміальна плата BMS на 40А для елементів Lifepo4, Li-ion, LTO для збірки акумуляторів 24В, 36В, 48В, 60В, 72В з активним балансуванням 0,4А від провідного виробника SMART BMS JK (JiKong).

Для літієвих батарей обов'язковим є використання плат BMS з балансиром. Без балансування осередки швидко вийдуть з ладу через перезаряд або недозаряд. У літієвих акумуляторних батареях кожен елемент повинен бути збалансований.

BMS 40A 8S-24S JK (Jikong) BD4A24S-4P ідеально підходить для складання акумуляторів 24В, 36В, 48В, 60В, 72В.

Купуючи набір у нас, ви гарантовано отримуєте знижку.

Вся продукція JiKong (плати BMS, LCD екрани, балансири) проходить перевірку і тестування на заводі виробника, тому ви отримуєте гарантовано робочий пристрій.

Суперконденсаторна технологія активного балансування  SMART BMS 40A 8S-24S JK-BD4A24S-4P:

Основний принцип роботи активного балансування SMART BMS 40A 8S-24S JK-BD4A24S4P полягає у використанні суперконденсатора як тимчасового енергоносія, передачі енергії від елемента з найбільшою напругою до елементу з найнижчою напругою, до тих пір, поки напруги всіх елементів, що надходять в накопичувальну батарею, не стануть рівними. Технологія активного балансування працює безперервно, незалежно від режиму зарядки або розрядки акумулятора (BMS з пасивним балансиром працюють тільки на останньому етапі зарядки).

Переваги SMART BMS 8S, 12S, 16S, 24S 40A JK-BD4A24S-4P з активним балансуванням:

• Використання активного балансира працює постійно і дозволяє економити електроенергію.
• Може використовуватися з різними типами елементів акумулятора.
• Можливість зібрати акумулятори 24В, 36В, 48В, 60В, 72В з різної кількості елементів 8С, 12С, 16С, 20С, 24С.
• Наявність додатків для iOS та Andriod для управління платою та моніторингу стану батареї через Blutooth.
• Опціонально деякі модифікації плат JK (JiKong) BMS мають роз'єм для підключення акумуляторного нагрівача.
• Опціонально деякі модифікації плат JK (JiKong) BMS мають роз'єм CAN-шини.

Основні характеристики плати BMS 40A 8S-24S (JK-BD4A24S4P)

Модель BD4A24S-4П

Кількість елементів для Li-ion 7S~24S

Кількість предметів для Lifepo4 8S-24S (8S, 12S, 16S, 20S, 24S)

Кількість елементів для ЛТО 12С-24С

Балансир типу Активний балансир

Струм балансування 0,4А

Опір в головному ланцюзі MOSFET 2,8 мОм

Номінальний струм заряду 40А

Номінальний струм розряду 40А

Піковий струм розряду 60А

Захист від перевантаження по струму 10A-40A регульований

Підключення комірок Загальний порт

Одноелементна шкала напруги 1-5В

Точність вимірювання напруги ±3 мВ

Напруга захисту від перезаряду 1,2В-4,35В регульований

Захист від перезаряду 1,2 В-4,55 В регульований

Напруга погашення 2s-120sec

Захист від перевантаження по струму регульований час відгуку

Напруга захисту від перерозряду 1,2В-4,35В регулюється

Напруга погашення захисту від перерозряду1,2 В-4,35 В регульована

Кількість датчиків температури 2

Захист від короткого замикання Так

Функція Blutooth додаток для Android та IOS

Підтримка пульта дистанційного керування RS485

Додаткові порти зв'язку CAN (опціонально)

Розмір: 110 мм * 83 (73) мм * 18 мм

Діапазон робочих температур -30°C ~ 70°C;

Специфікація JK Smart BMS з інструкцією активного балансування UK

Шість типів захисту акумулятора в BMS 40A 8S, 12S, 16S, 20S, 24S JK BD4A24S4P з активним балансуванням 0.4А

Захист від короткого замикання

Захист від перезаряду (граничну напругу можна регулювати)

Захист від надмірного розряду (граничну напругу можна регулювати)

Захист по струму (налаштування захисту від перевантаження по струму сильним струмом, настроюване налаштування)

Захист від перегріву та контроль низької температури з керуванням нагрівальним елементом

Моніторинг підключення та виходу з ладу балансуючого з'єднання

Комплектація плати BMS 40A 8S-24S (JK-BD4A24S4P)

Розумна BMS дошка з вбудованим Bluetooth;

Оригінальна кнопка JK BMS металева водонепроникна зі світлодіодною індикацією (JiKong);

Датчик температури (40 см);

Балансувальні кабелі з коннектором (75 см);

Кабель управління BMS (включено/вимкнено) з конектором (опціонально за запитом);

CAN — петля/кабель (тільки для BMS з підтримкою CAN-інтерфейсу) (див. фото в коді C);

Нагрівальний кабель/кабель (тільки для BMS з функцією підігріву) (H в коді, див. фото).

У базовий комплект поставки НЕ входять: кабельні наконечники, дроти живлення (крім випадків, коли провід паяний із заводу), інструкції (див. інструкцію по збірці та налаштуванню нижче на цій сторінці).
