JK BMS PB1A16S10P струм 100A на 8S-16S з активним балансуванням 1А для інверторів з підтримкою протоколів Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe з шинами CAN RS485 RS232, нового покоління для систем зберігання енергії на основі Lifepo4, Li-ion, LTO елементів для складання 24В, 36В, 48В акумуляторів від провідного виробника JiKong Technology (JiKong).
JK BMS PB1A16S10P 100А 8S-16S JK (Jikong) ідеально підійде для складання 24В, 36В, 48В акумулятора на 105Ah або 210Ah з використання осередків LiFePO4 EVE LF105 Grade A 3.2В 105Аг, а також для складання 24В, 36В, 48В акумулятора на 230Ah або 280Ah з використання осередків LiFePO4 осередку EVE LF280K Grade A 3.2В 280Аг.
Уся продукція компанії JiKong (BMS плати, LCD екрани, балансири) перевіряється і тестується на заводі виробника, тому Ви отримуєте гарантовано робочий пристрій.
Особливості JK BMS PB1A16S10P 100A 8S-16S нового покоління з балансуванням 1A з CAN, RS485, RS232 шиною для інверторів Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe і функція обігріву акумулятора
Inverter JK BMS PB1A16S10P 100A 8S-16S з активним балансуванням 1A, CAN, RS485, RS232 шинами - це інтелектуальна плата захисту літієвих батарей, з покращеними характеристиками захисту від перезарядження, надмірного розрядження, перевантаження за струмом, короткого замикання та інших умов використання акумуляторних батарей, забезпечуючи безпечну й надійну роботу систем накопичення енергії завдяки більш точним вимірам напруги та струму й оптимізованій системі керування. Inverter BMS PB1A16S10P також має вдосконалене активне балансування напруги, яке дає змогу відстежувати напругу кожного осередку в режимі реального часу та покращувати термін служби батареї завдяки активному управлінню балансуванням. Головною особливістю JK BMS PB1A16S10P 100A 8S-16S нового покоління є наявність шин CAN, RS485, RS232 і підтримка протоколів обміну більшості інверторів та інших систем зберігання енергії (дивись малюнок).

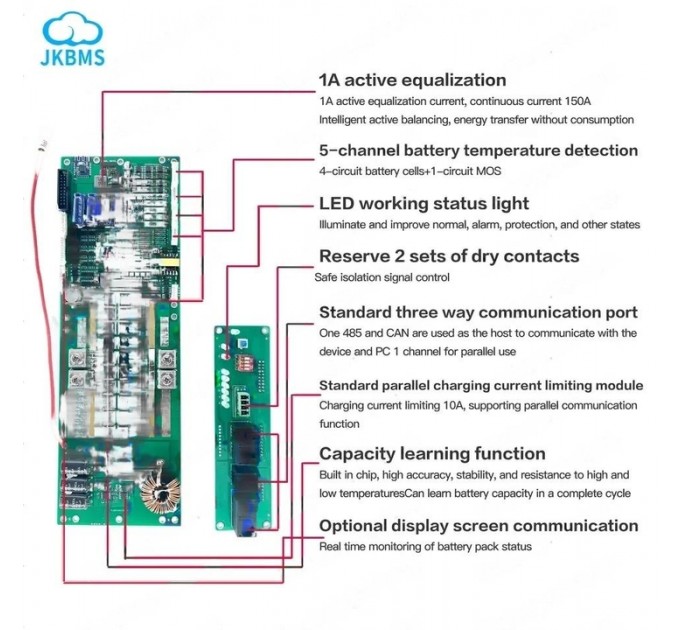

Переваги JK BMS PB1A16S10P 100A 8S-16S з активним балансуванням 1А:
- Підтримка протоколів обміну інформацією більшості інверторів та інших систем зберігання енергії.
- Оцінка ємності акумулятора.
- 4-канальне визначення температури і захист елементів акумуляторної збірки + визначення температури і захист MOS.
- Покращена функція активного балансира працює постійно і дає змогу продовжити термін служби елементів збірки, підвищити ємність/ефективність використання ємності елементів, економити енергію.
- Можливість використання з різними типами акумуляторних комірок.
- Світлодіодна індикація рівня заряду і також стану/статусу роботи акумуляторної збірки.
- Високоточний збір напруги і струму
- Можливість зібрати 24В, 36В, 48В акумулятори з різної кількості осередків 7S/8S, 12S, 16S.
- Наявність iOS і Andriod додатка для управління платою і контролем стану акумулятора через Blutooth.
- Підтримка роботи з ПК.
- Має роз'єм для під'єднання обігрівача акумулятора.
- Підтримка зв'язку RS485CANRS232.
- Можливість підключення інформаційного екрану.
- 1000 комірок для збереження історії події з точним часом.
- Ізольований ланцюг живлення.

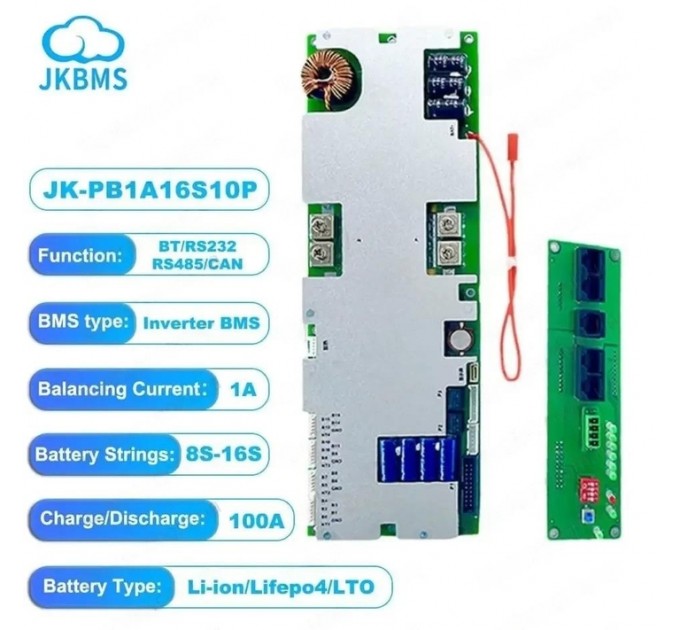

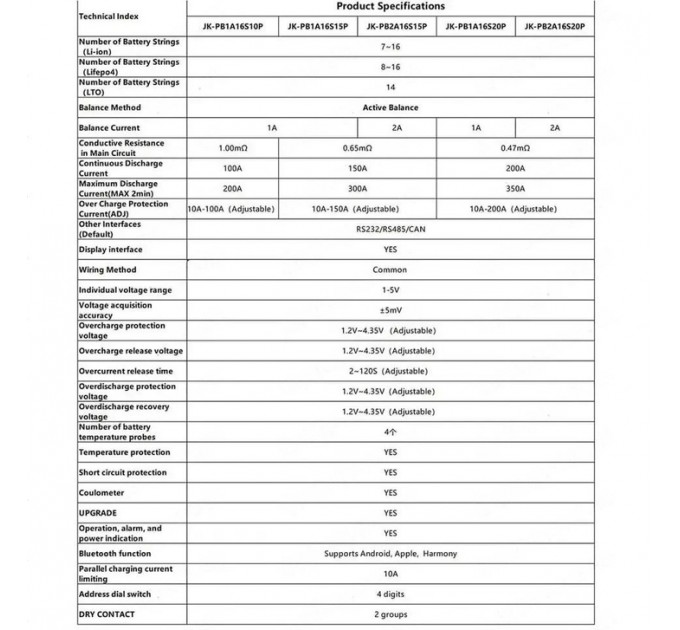

Основні характеристики плати JK BMS PB1A16S10P 100А 8S-16S 1А
- Модель: PB1A16S10P
- Кількість елементів для Li-ion: 7S~16S
- Кількість елементів для Lifepo4: 8S-16S (8S, 12S, 16S)
- Кількість елементів для LTO: 14S
- Тип балансира: Активний балансир
- Струм балансування: 1А
- Опір у головному ланцюзі MOSFET: 1,00mΩ
- Номінальний струм заряду: 100А
- Номінальний струм розряду: 100А
- Піковий струм розряду (максимум 2 хвилини): 200А
- Захист від перевантаження за струмом: 10A-100А регульований
- Підключення осередків: Загальний порт
- Шкала напруги одного осередку: 1-5В
- Точність напруги: ±5мВ
- Напруга захисту від перезаряджання: 1,2В-4,35В регульована
- Напруга скасування захисту від перезаряджання: 1,2В-4,35В регульована
- Час спрацьовування захисту від перевантаження за струмом: 2сек-120сек регульоване
- Напруга захисту від перерозряду: 1,2В-4,35В регульована
- Напруга скасування захисту від перерозряду: 1,2В-4,35В регульована
- Кількість датчиків температури: 4
- Захист за температурою: Так
- Захист від короткого замикання: Так
- Вимірювання ємності елемента акумуляторної збірки: Так
- Світлодіодна індикація рівня заряду і також стану
- статусу роботи акумуляторної збірки: Так
- Blutooth функція: Android і IOS додаток
- Дистанційне керування RS485: Підтримує
- Додаткові порти зв'язку: RS232 / RS485 / CAN
- Розмір: 162мм*102мм*20мм
- Діапазон робочих температур: -30°С ~ 70°С;
- Специфікація: JK Smart BMS з активним балансиром інструкція EN
Шість видів захисту акумулятора в JK BMS PB1A16S10P 100А 8S, 12S, 16S з активним балансуванням 1А
- Захист від короткого замикання
- Захист від перезаряду (можливість налаштування граничної напруги)
- Захист від надмірного розряду (можливість налаштування граничної напруги)
- Захист за струмом (встановлення захисту від перевантаження великим струмом, параметр, що налаштовується)
- Захист за температурою від перегріву, а також контроль за низькою температурою з можливістю керування нагрівальним елементом
- Контроль підключення та обриву балансувального з'єднання
Комплектація плати JK BMS PB1A16S10P 100А 8S-16S

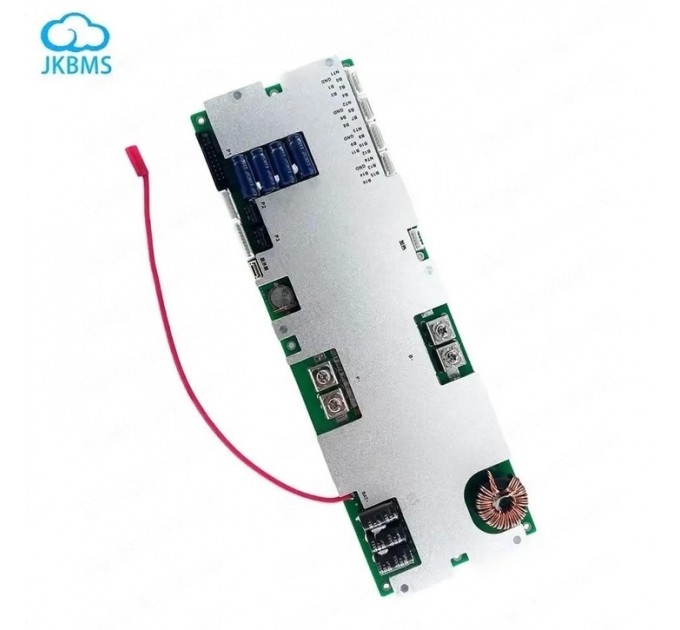

- Inverter JK BMS PB1A16S10P плата з вбудованим Bluetooth;

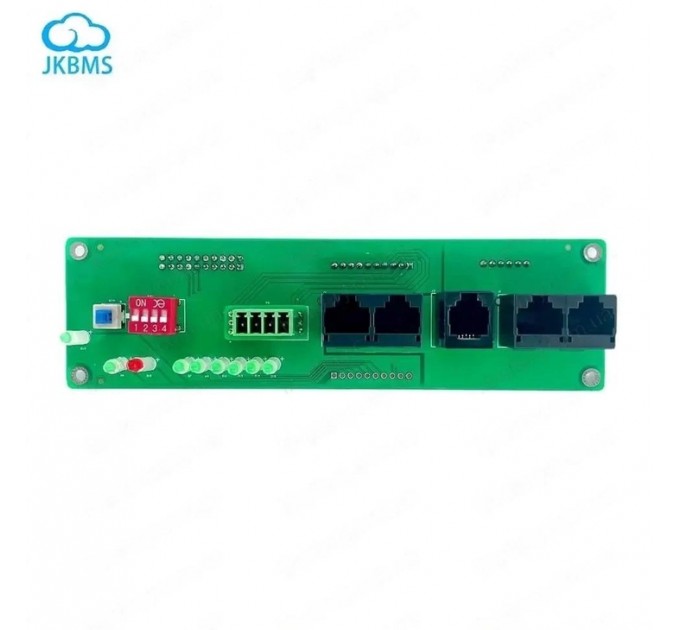

- Комунікаційна плата зі світлодіодною індикацією рівня заряду і стану акумуляторної збірки, роз'ємами RS232/RS485/CAN типу кручена пара, перемикачі управління роз'ємами RS232/RS485/CAN
- Оригінальна JK BMS Кнопка металева водонепроникна зі світлодіодною індикацією (JiKong);
- Балансувальні дроти з роз'ємом з датчик температури (90 см) - 4-ри шт;
- Шлейфи для з'єднання Inverter BMS плати з комунікаційною платою;
- Кабель типу кручена пара для роз'ємів RS232 / RS485 / CAN;
- Кабель для підключення Нагрівача елементів акумуляторної збірки;
- Провід живлення плати Inverter BMS.
У базовий комплект поставки НЕ ВХОДИТЬ: ЕКРАН, кабельні наконечники, силові дроти (крім випадків, коли дріт впаяний із заводу), інструкція (інструкцію зі збирання та налаштування дивись нижче на цій сторінці).
