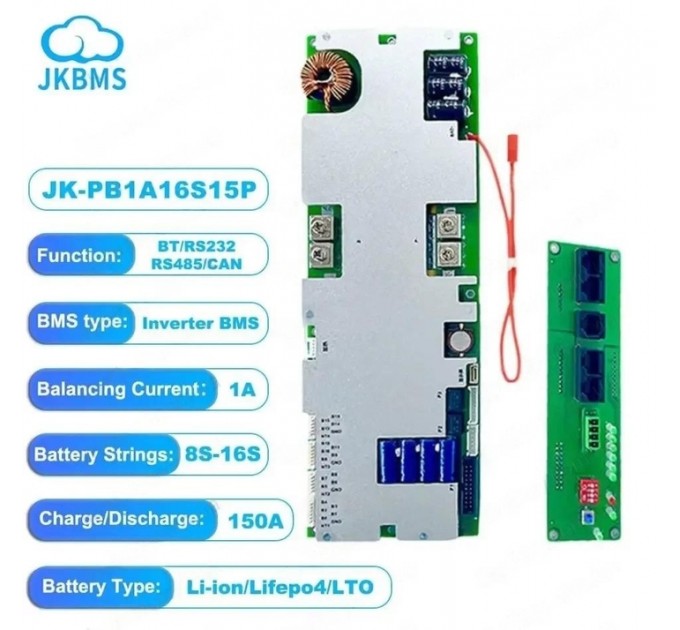

JK BMS PB1A16S15P струм 150A на 8S-16S з активним балансуванням 1А для інверторів з підтримкою протоколів Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe з шинами CAN RS485 RS232, нового покоління для систем зберігання енергії на основі Lifepo4, Li-ion, LTO елементів для складання 24В, 36В, 48В акумуляторів від провідного виробника JiKong Technology (JiKong).
JK BMS PB1A16S15P 150А 8S-16S JK (Jikong) ідеально підійде для складання 24В, 36В, 48В акумулятора на 105Ah або 210Ah з використання осередків LiFePO4 EVE LF105 Grade A 3.2В 105Аг, а також для складання 24В, 36В, 48В акумулятора на 230Ah або 280Ah з використання осередків LiFePO4 осередку EVE LF280K Grade A 3.2В 280Аг.
Уся продукція компанії JiKong (BMS плати, LCD екрани, балансири) перевіряється і тестується на заводі виробника, тому Ви отримуєте гарантовано робочий пристрій.

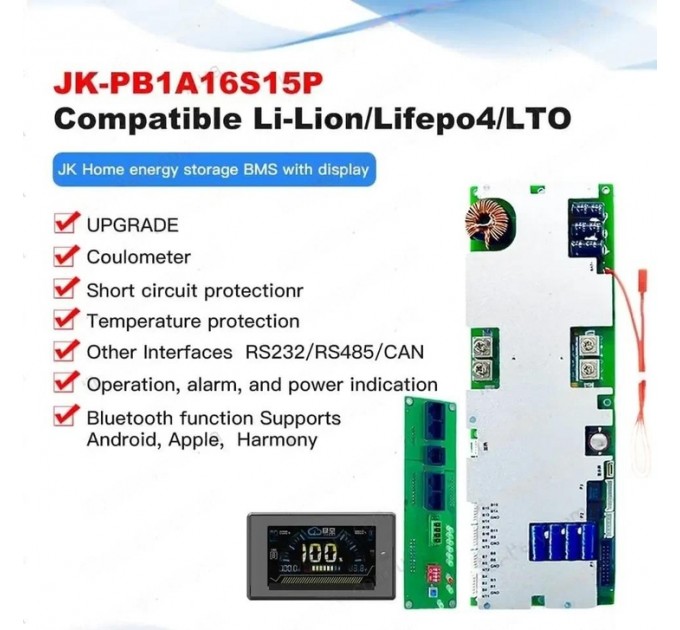

Особливості JK BMS PB1A16S15P 150A 8S-16S нового покоління з балансуванням 1A з CAN, RS485, RS232 шиною для інверторів Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe і функція обігріву акумулятора
JK BMS PB1A16S15P на 150A 8S-16S з активним балансуванням 1A, CAN, RS485, RS232 шинами - це інтелектуальна плата захисту літієвих батарей, з покращеними характеристиками захисту від перезарядження, надмірного розрядження, перевантаження за струмом, короткого замикання та інших умов використання акумуляторних батарей, забезпечуючи безпечну та надійну роботу систем накопичення енергії завдяки більш точним вимірам напруги та струму й оптимізованій системі керування. Smart BMS PB1A16S15P також включає вдосконалене активне балансування напруги, яке дає змогу відстежувати напругу кожного осередку в режимі реального часу та покращувати термін служби батареї завдяки активному управлінню балансуванням. Головною особливістю JK BMS PB1A16S15P 150A 8S-16S нового покоління є наявність шин CAN, RS485, RS232 і підтримка протоколів обміну більшості інверторів та інших систем зберігання енергії (дивись малюнок).

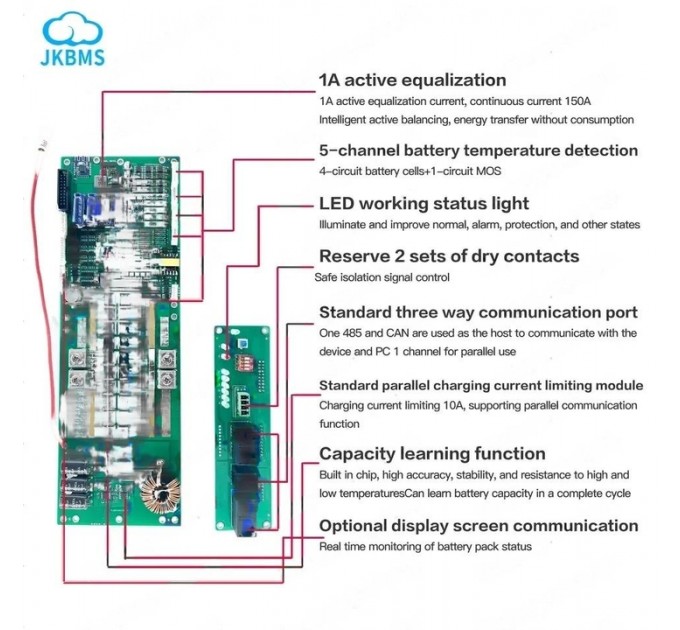

Переваги JK BMS PB1A16S15P 150A 8S-16S з активним балансуванням 1А:
- Підтримка протоколів обміну інформацією більшості інверторів та інших систем зберігання енергії.
- Оцінка ємності акумулятора.
- 4-канальне визначення температури і захист елементів акумуляторної збірки + визначення температури і захист MOS.
- Покращена функція активного балансира працює постійно і дає змогу продовжити термін служби елементів збірки, підвищити ємність/ефективність використання ємності елементів, економити енергію.
- Можливість використання з різними типами акумуляторних комірок.
- Світлодіодна індикація рівня заряду і також стану/статусу роботи акумуляторної збірки.
- Високоточний збір напруги і струму
- Можливість зібрати 24В, 36В, 48В акумулятори з різної кількості осередків 7S/8S, 12S, 16S.
- Наявність iOS і Andriod додатка для управління платою і контролем стану акумулятора через Blutooth.
- Підтримка роботи з ПК.
- Має роз'єм для під'єднання обігрівача акумулятора.
- Підтримка зв'язку RS485CANRS232.
- Можливість підключення інформаційного екрану.
- 1000 комірок для збереження історії події з точним часом.
- Ізольований ланцюг живлення.

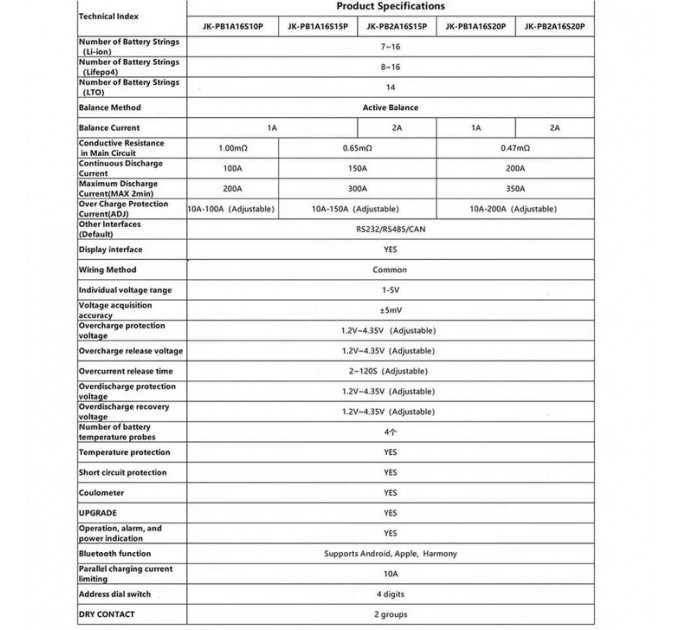

Основні характеристики плати JK BMS PB1A16S15P JK BMS PB1A16S15P
- Модель: PB1A16S15P
- Кількість елементів для Li-ion: 7S~16S
- Кількість елементів для Lifepo4: 8S-16S (8S, 12S, 16S)
- Кількість елементів для LTO: 14S
- Тип балансира: Активний балансир
- Струм балансування: 1А
- Опір у головному ланцюзі MOSFET: 0,65mΩ
- Номінальний струм заряду: 150А
- Номінальний струм розряду: 150А
- Піковий струм розряду (максимум 2 хвилини): 300А
- Захист від перевантаження за струмом: 10A-150А регульований

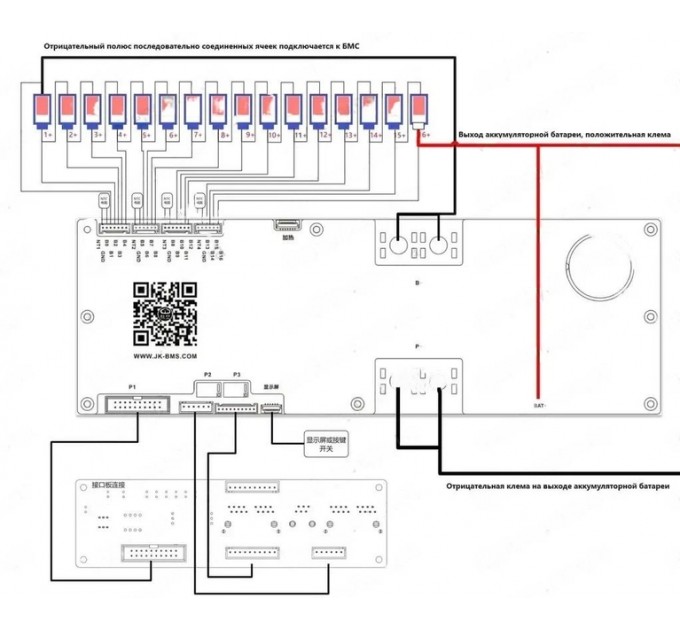

- Підключення осередків: Загальний порт
- Шкала напруги одного осередку: 1-5В
- Точність напруги: ±5мВ
- Напруга захисту від перезаряджання: 1,2В-4,35В регульована
- Напруга скасування захисту від перезаряджання: 1,2В-4,35В регульована
- Час спрацьовування захисту від перевантаження за струмом: 2сек-120сек регульоване
- Напруга захисту від перерозряду: 1,2В-4,35В регульована
- Напруга скасування захисту від перерозряду: 1,2В-4,35В регульована
- Кількість датчиків температури: 4
- Захист за температурою: Так
- Захист від короткого замикання: Так
- Вимірювання ємності елемента акумуляторної збірки: Так
- Світлодіодна індикація рівня заряду і також стану
- статусу роботи акумуляторної збірки: Так
- Blutooth функція: Android і IOS додаток
- Дистанційне керування RS485: Підтримує
- Додаткові порти зв'язку: RS232 / RS485 / CAN
- Розмір: 162мм*102мм*20мм
- Діапазон робочих температур: -30°С ~ 70°С;
- Специфікація: JK Smart BMS з активним балансиром інструкція EN
Шість видів захисту акумулятора в Smart JK BMS PB1A16S15P
- Захист від короткого замикання
- Захист від перезаряду (можливість налаштування граничної напруги)
- Захист від надмірного розряду (можливість налаштування граничної напруги)
- Захист за струмом (встановлення захисту від перевантаження великим струмом, параметр, що налаштовується)
- Захист за температурою від перегріву, а також контроль за низькою температурою з можливістю керування нагрівальним елементом
- Контроль підключення та обриву балансувального з'єднання
Комплектація плати JK BMS PB1A16S15P JK BMS PB1A16S15P

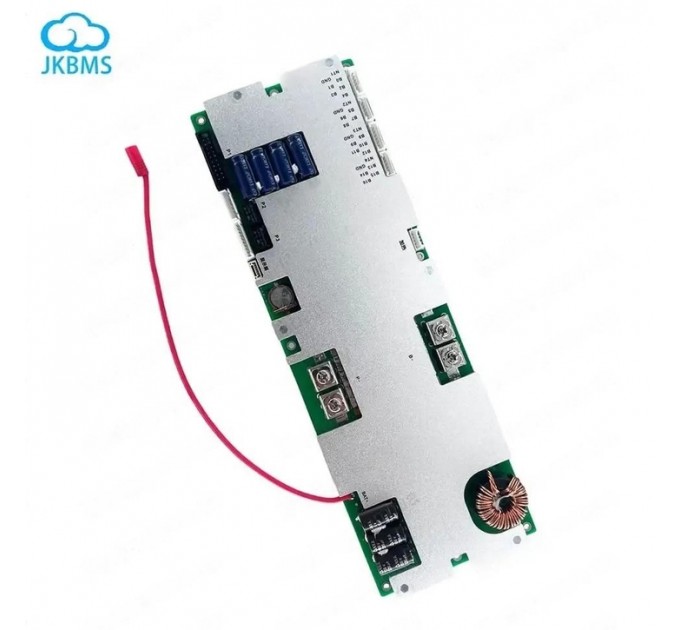

- JK BMS PB1A16S15P плата з вбудованим Bluetooth;

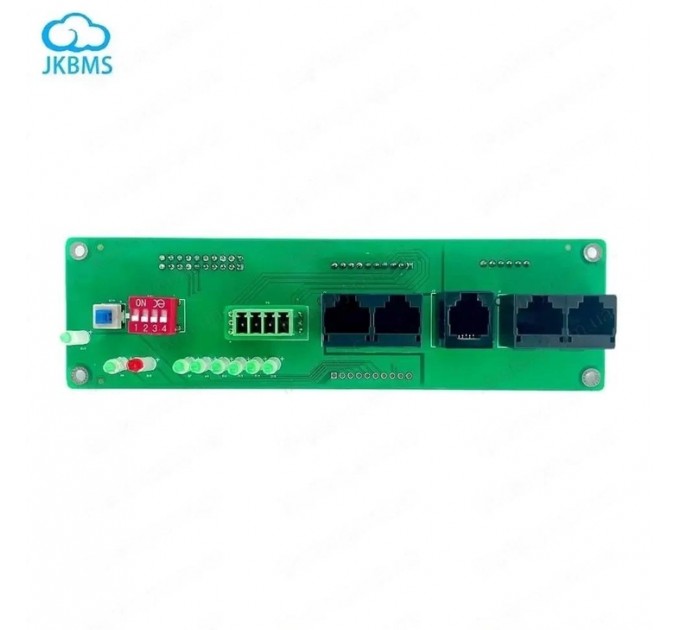

- Комунікаційна плата зі світлодіодною індикацією рівня заряду і стану акумуляторної збірки, роз'ємами RS232/RS485/CAN типу кручена пара, перемикачі управління роз'ємами RS232/RS485/CAN
- Оригінальна JK BMS Кнопка металева водонепроникна зі світлодіодною індикацією (JiKong);
- Балансувальні дроти з роз'ємом з датчик температури (90 см) - 4-ри шт;
- Шлейфи для з'єднання Inverter BMS плати з комунікаційною платою;
- Кабель типу кручена пара для роз'ємів RS232 / RS485 / CAN;
- Кабель для підключення Нагрівача елементів акумуляторної збірки;
- Провід живлення плати Inverter BMS.
