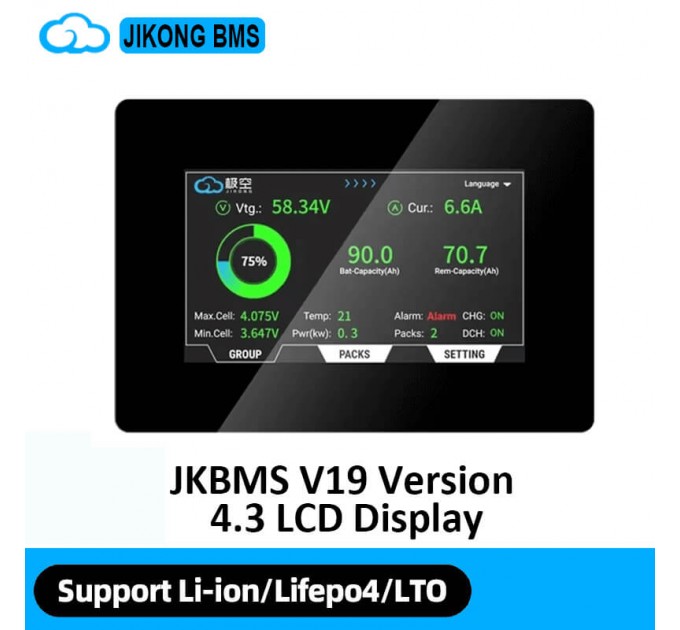

JK BMS LCD 4.3 V19 — це інноваційний 4,3-дюймовий сенсорний інтерфейс, розроблений спеціально для систем управління батареями JK BMS серії PB (починаючи з апаратної версії V19). Цей дисплей відкриває нові можливості контролю та налаштування вашої акумуляторної системи без необхідності використання мобільних додатків чи комп'ютера.
Основні переваги та можливості
Зручний сенсорний інтерфейс
Завдяки великому 4,3-дюймовому екрану з сенсорним управлінням ви отримуєте миттєвий доступ до всіх ключових параметрів батареї: напруги, струму, температури, стану заряду (SOC) та балансування комірок. Інтуїтивно зрозуміле меню дозволяє швидко орієнтуватися в налаштуваннях.
Підключення через порт UART
Дисплей підключається до BMS через спеціальний UART-порт, який доступний виключно на версіях JK BMS V19 та новіших. Це забезпечує стабільний цифровий зв'язок та швидку передачу даних у реальному часі.
⚠️ Важливо: Версії BMS V14, V15 та V15.5 не мають необхідного UART-порту і не сумісні з цим дисплеєм!
Гнучке налаштування протоколів зв'язку
З дисплея ви можете безпосередньо обирати та конфігурувати протоколи комунікації:
- CAN-шина — для інтеграції з інверторами та іншим обладнанням
- RS485 — для підключення до систем моніторингу та автоматизації
Це дозволяє швидко адаптувати BMS до вашої системи без додаткового програмного забезпечення.
Моніторинг паралельних батарей
Якщо ви використовуєте кілька батарей, підключених паралельно, дисплей відображає параметри кожної батареї окремо. Це дає змогу оперативно виявляти дисбаланси та контролювати стан кожної ланки системи.
Компактний монтаж
Ультратонкий корпус дисплея кріпиться до поверхні за допомогою самоклеючої основи — жодних гвинтів чи додаткових кріплень не потрібно. Просто зніміть захисну плівку та закріпіть дисплей у зручному місці на корпусі батарейного відсіку.
Технічна сумісність
| Сумісні версії | Несумісні версії |
|---|---|
| ✅ JK BMS PB Series V19 і вище | ❌ JK BMS версії V15.5 та нижче |
| ✅ Апаратна версія з UART-портом | ❌ BMS інших виробників |
Важливі вимоги для коректної роботи
1. Оновлення прошивки BMS
Перед підключенням дисплея обов'язково оновіть прошивку вашої JK BMS до останньої версії. Для цього вам знадобиться:
- JK USB to RS485 кабель-адаптер
- ПК з встановленою програмою для прошивки
- Остання версія прошивки з офіційного сайту
2. Правильне підключення кабелю
⚠️ Критично важливо! При підключенні кабелю дисплея до BMS чорний дріт має бути першим. Хоча роз'єми виглядають ідентично, неправильне підключення може пошкодити обладнання!
Уважно перевірте маркування на роз'ємі та дотримуйтесь правильної полярності:
- Чорний провід (GND) — перший контакт
- Інші проводи згідно з маркуванням
- Переконайтеся, що кабель надійно зафіксований
Функціональні можливості дисплея
- Моніторинг у реальному часі: напруга кожної комірки, загальна напруга батареї, струм заряду/розряду, температура, SOC
- Налаштування параметрів: встановлення порогів напруги, струмів захисту, температурних обмежень
- Керування системою: включення/виключення заряду та розряду, скидання помилок
- Діагностика: перегляд журналів подій, кодів помилок, історії роботи
- Конфігурація протоколів: вибір між CAN та RS485, налаштування швидкості передачі даних
Чому варто обрати JK BMS LCD 4.3 V19?
Цей дисплей — не просто додатковий аксесуар, а повноцінний інструмент управління вашою енергосистемою. Він ідеально підходить для:
- Домашніх сонячних електростанцій — швидкий контроль стану акумуляторів
- Автономних систем на базі кемперів та яхт — моніторинг без потреби у смартфоні
- Сервісних центрів — зручна діагностика та налаштування BMS
- Промислових систем резервного живлення — інтеграція з системами автоматизації
Комплектація
У комплект входить:
- Сенсорний дисплей JK BMS LCD 4.3 V19 — 1 шт.
- Підключний кабель з роз'ємом UART — 1 шт.
- Інструкція з експлуатації (англійською/китайською)
